儀器介紹
每年由于酒后駕車引發的交通事故達數萬起，酒后駕駛已經被列為車禍致死的主要原因。國家質量監督檢驗檢疫局發布的《車輛駕駛?cè)藛T血液、呼氣酒精含量閾值與檢驗》(GB19522—2004)中規定，駕駛?cè)藛T每血液酒精含量大于等于20 mg/100mL小于80 mg/100mL為酒后駕車；血液酒精含量大于80mg/100mL為醉酒駕車，在《SF_Z JD0107001-2016血液中乙醇的測定 頂空氣相色譜法》中將頂空氣相色譜法列為血液中酒精（乙醇）含量測試的標準測試方法。
泰特儀器針根據這一標準推出的血液乙醇含量專用的頂空氣相色譜儀，配置頂空進樣器、FID檢測器，乙醇專用毛細管色譜柱，幫助用戶快速檢測出血液中的乙醇含量。
儀器特點
1、血液乙醇含量專用氣相色譜儀配置方案，搭配專用毛細管色譜柱和頂空進樣器（半自動頂空進樣器和全自動頂空進樣器2中可選）。
2、全新生產工藝，重新設計儀器內的氣源通路和內部結構，零部件布局更加合理，降低元器件信號干擾，提高檢測準確度，設備的穩定性和耐用度好。
3、采用7寸彩色觸摸屏控制，專業色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的內部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，用戶可以自行設定檢測條件，使用及其方便。
4、儀器具備優良的重復性，采用自動進樣器進樣的實驗條件下，儀器測試的重復性誤差可達2%，優于國標規定的3%。
5、柱溫箱采用六路獨立溫控系統，自動后開門系統，任意階平臺程序升溫，升/降溫速度快，溫控精度達到0.1℃，使設備能勝任大范圍的樣品分析。
6、可以直接與計算機進行聯機，通過全新推出的Tetchrom色譜工作站軟件對儀器進行操作(可支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程，滿足在線測試的要求。
7、物聯網色譜儀技術，內置IP協議棧，可通過企業局域網或互聯網將測試數據上傳至傳至現場實驗室、部門主管及上級領導的計算機中，方便各個部門實時監控儀器的運行及檢測結果。可以通過互聯網直接與廠家進行對接，實現氣相色譜儀的遠程診斷，遠程程序更新等。
技術參數
基 本 參 數 | 儀器型號 | GC2030Smart |
主要用途 | 用于有機化合物（無機氣體）的定性定量分析 | |
工作環境要求 | 溫度要求：15℃—35℃ | |
濕度要求：25%—80% | ||
電源要求：AC220V±10%，50Hz | ||
功率要求 | 2200w | |
外形尺寸 | 520×530×480mm | |
重量 | 約50kg |
主 機 | 溫控區 | 12路獨立控溫 |
電路設計 | 采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高 | |
顯示器 | 7寸彩色觸摸屏顯示，中英文切換，智能化人機對話 | |
進樣口 | 可配3個進樣器（填充進樣口、分流/不分流毛細進樣口） | |
檢測器 | 可zui多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID）等 | |
輔助進樣裝置 | 可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等 | |
色譜軟件 | Tetchrom?全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠?qū)崿F(xiàn)網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能 | |
連接方式 | 網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接 | |
智能化 | 具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求 | |
方法儲存及方法序列 | 儀器內部具有大容量?jī)?chǔ)存卡8G，可大量?jī)?chǔ)存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待 | |
斷電保護 | 儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作 | |
自動化 | 配套8路外部事件，各路事件獨立完成所需要參數的設置及執行 | |
快速功能 | 儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間 | |
拓展 | zui多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出 |
柱 箱 | 升降溫 | 具備快速加熱和冷卻功能 |
柱箱溫度 | 室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃） | |
程序升溫 | 任意階平臺 | |
zui大升溫速率 | 250℃ / min | |
溫度設定精度 | 0.1℃ | |
控溫精度 | 0.01℃ | |
溫度穩定性 | 周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃ | |
冷卻速度 | 從 350 降到 50℃ ≤8min（室溫25℃） | |
超溫保護 | 柱溫箱內溫度過高時，開啟自動保護功能 | |
zui大運行時間 | 9999.99分鐘 |
進 樣 系 統 | 基本參數 | 進樣口數量：zui多可同時安裝三個獨立控溫的進樣單元（進樣口/進樣閥） 進樣口溫度范圍：zui高溫度420℃，升溫設定1℃步階 進樣單元種類：?jiǎn)?雙填充柱進樣口、分流/不分流進樣口、寬口徑進樣口 |
單/雙填充柱 進樣口 | 用途：用于3mm/4mm外徑的不銹鋼/四氟/玻璃色譜柱的進樣，也可以用于大口徑毛細柱的進樣，多用于常量組分測定 程序段數：7段 壓力設定范圍：0~150psi 流量設定范圍：0~200ml/min（以N2為載氣時），0~1250ml/min（以H2，He為載氣時） 程序比率設定范圍：-400~400 mL/min 校正功能：保持柱溫箱升溫中的柱流量 | |
分流/不分流 毛細柱進樣口 | 用途：用于毛細管色譜柱的進樣，多用于微量雜質測定 特點：配備全自動電子流量控制系統AFC，具備室溫補償和自動環境補償功能支持恒流，恒壓，程序增加流速，程序升壓及壓力脈沖等操作模式以及獨特的恒線速度控制功能 標準配備載氣節省模式，有效節約載氣消耗量 壓力設定范圍：0~1035 kPa（相當于0-150 psi） 升壓速率設定范圍：-400~400 KPa/min 壓力程序：7階 分流比設定范圍：0~9999.9 流量設定范圍：0~1250mL/min 校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時） | |
直接進樣 壓力方式 | 壓力設定范圍：0~1035kPa（相當于0-150 psi） 壓力程序的階數：7階 程序比率設定范圍：-400~400 KPa/min | |
直接進樣 流量方式 | 流量設定范圍：0~1250 mL/min 程序段數：7段 程序比率設定范圍：-400~400 mL/min 校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時） | |
進樣閥 | 高溫伴熱閥箱：zui多可控制4路多通閥，zui高可達225度 |
檢 測 器 單 元 | 基本參數 | 可同時安裝四個獨立控溫的檢測器，檢測器的氣體由手動壓力控制系統控制，檢測器的數據采集速率是zui高可達250Hz（4ms） |
氫火焰離子化 檢測器 （FID） | zui高使用溫度：420℃ 方式：雙流路方式 自動點火功能：采用軍工級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保 檢測限：3.0 × 10-12g/s（正十六烷） 基線噪音：≤2 ×10-14A 基線漂移：≤1 × 10-13A/30 min(儀器穩定2小時后) 動態范圍：107 | |
熱導檢測器 （TCD） | zui高使用溫度：300℃ 方式：雙臂微孔熱絲設計 靈敏度：S值≥12000mv.ml/mg(苯) 基線噪音：≤10uv 基線漂移：≤50uv/30min 動態范圍：105 | |
電子捕獲 檢測器 （ECD） | zui高使用溫度：400°C 方式：使用Ni63源恒電流方式 zui小檢測限：≤1.0 × 10-13g/s（r-666） 基線噪音：≤40uv 基線漂移≤100uv/30min 動態范圍：104 | |
火焰光度 檢測器 （FPD） | zui高使用溫度：350°C zui小檢測限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)； 基線噪音：≤20uv 基線漂移≤50uv/30min 線性動態范圍：≥103S，≥104P； |
色 譜 控 制 軟 件 | Tetchrom色譜 工作站 | 適用于win7、win10等操作系統，由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據 |
數據采集 | 自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書） | |
權限管理 | 可實現運維人員，儀器使用員和設備管理員三級權限管理 | |
數據傳輸 | 采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接 | |
靈敏度 | 1uV*s，動態范圍：220 | |
網絡通信 | 支持無線網絡通信連接 | |
無人值守功能 | 支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能 | |
自動標定 | 對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準 | |
系統安全 | 全面支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ） | |
批量化處理功能 | 批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化 | |
數據比對 | 強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束 |

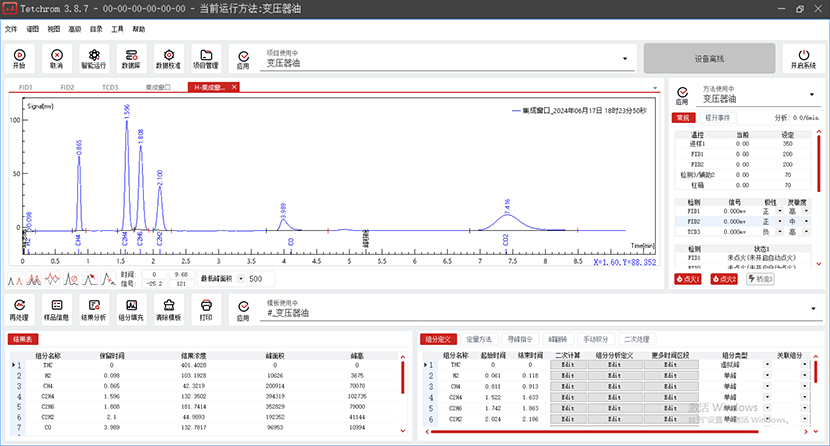

色譜工作站軟件
全新推出的Tetchrom色譜工作站軟件對儀器進行操作(可支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程。

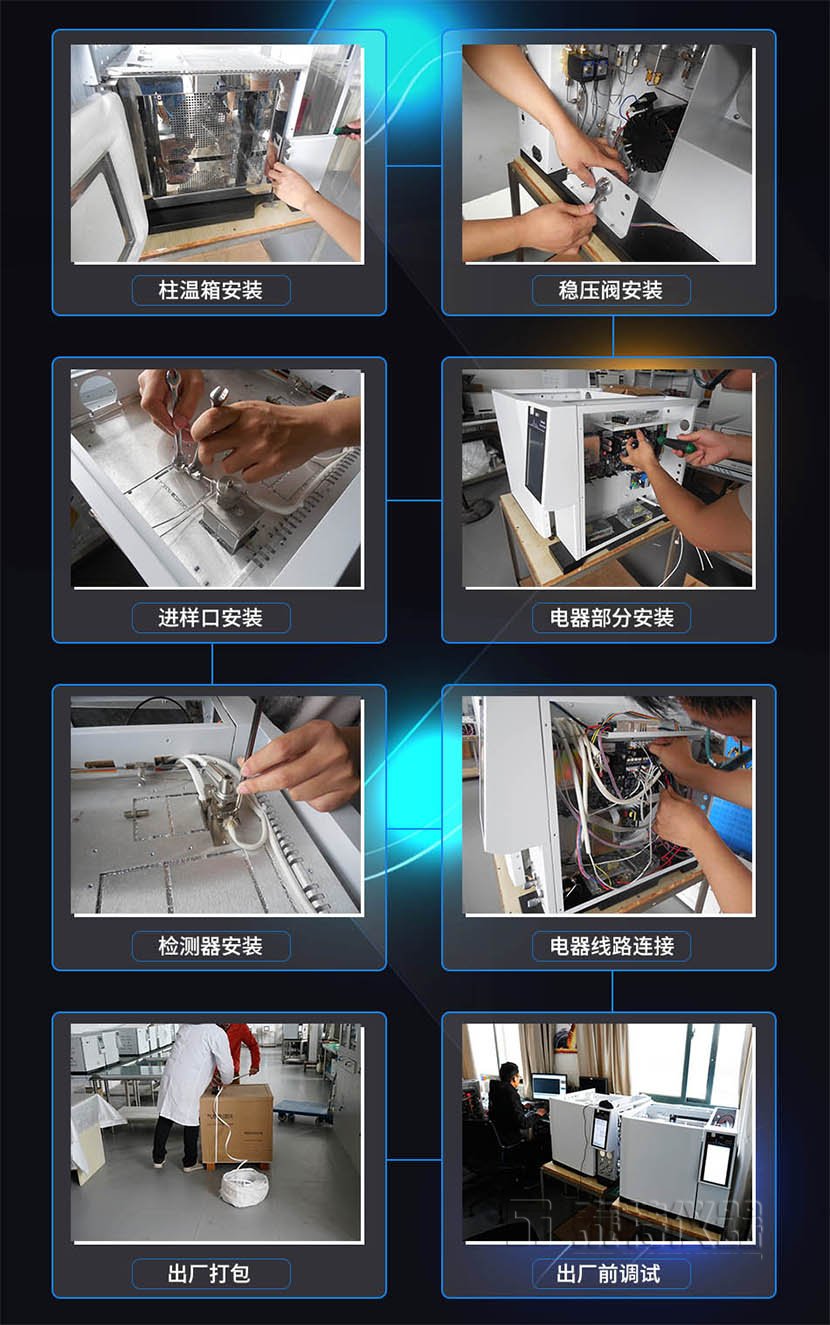

工藝流程
泰特儀器立足氣相色譜儀行業已經有10年的歷史，經過多次工藝改進，已經建立了一套完整、規范的生產工藝流程，從配件選購到配件組裝，從線路板安裝到氣源通路安裝，一直到最后的儀器調試，都有嚴格的生產規范，保證產品質量的穩定，儀器出廠前測試不達標，絕不允許出廠。

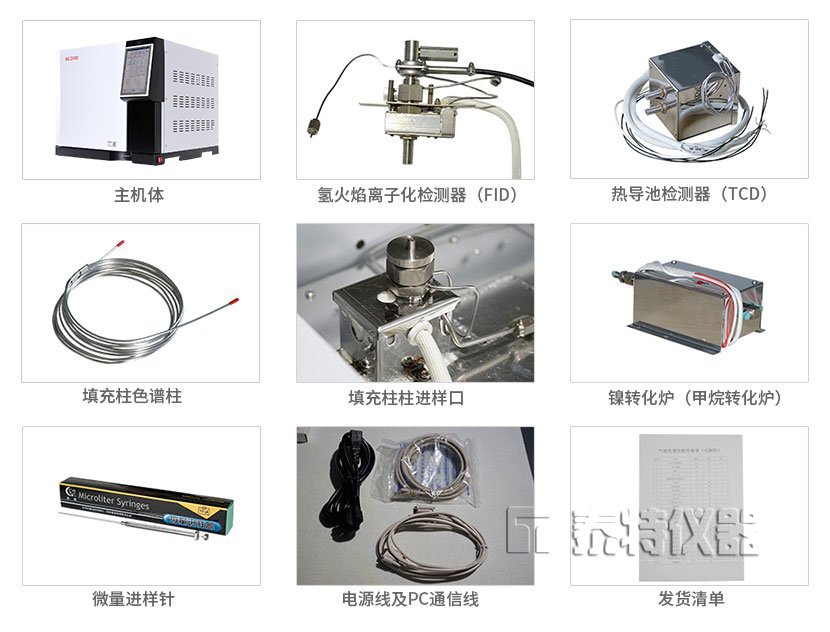

主要部件
服務承諾
上海泰特睿杰信息科技有限公司是一家注重承諾，對用戶高度負責的色譜儀生產廠家，凡是購買本公司色譜儀產品的用戶，我們均做出以下承諾：
1、我公司提供一年產品保修期，保修期內免費上門維修（人為因素或不可抗拒的自然現象所引起的故障或破壞除外）。
2、在接到報修通知后，8小時響應問題，3個工作日內趕到現場并解決問題。
3、用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4、用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5、在保修期內，以下情況將實行有償維修服務：
（1）由于人為或不可抗拒的自然現象而發生的損壞
（2）由于操作不當而造成的故障或損壞
（3）由于對產品的改造、分解、組裝而發生的故障或損壞。
